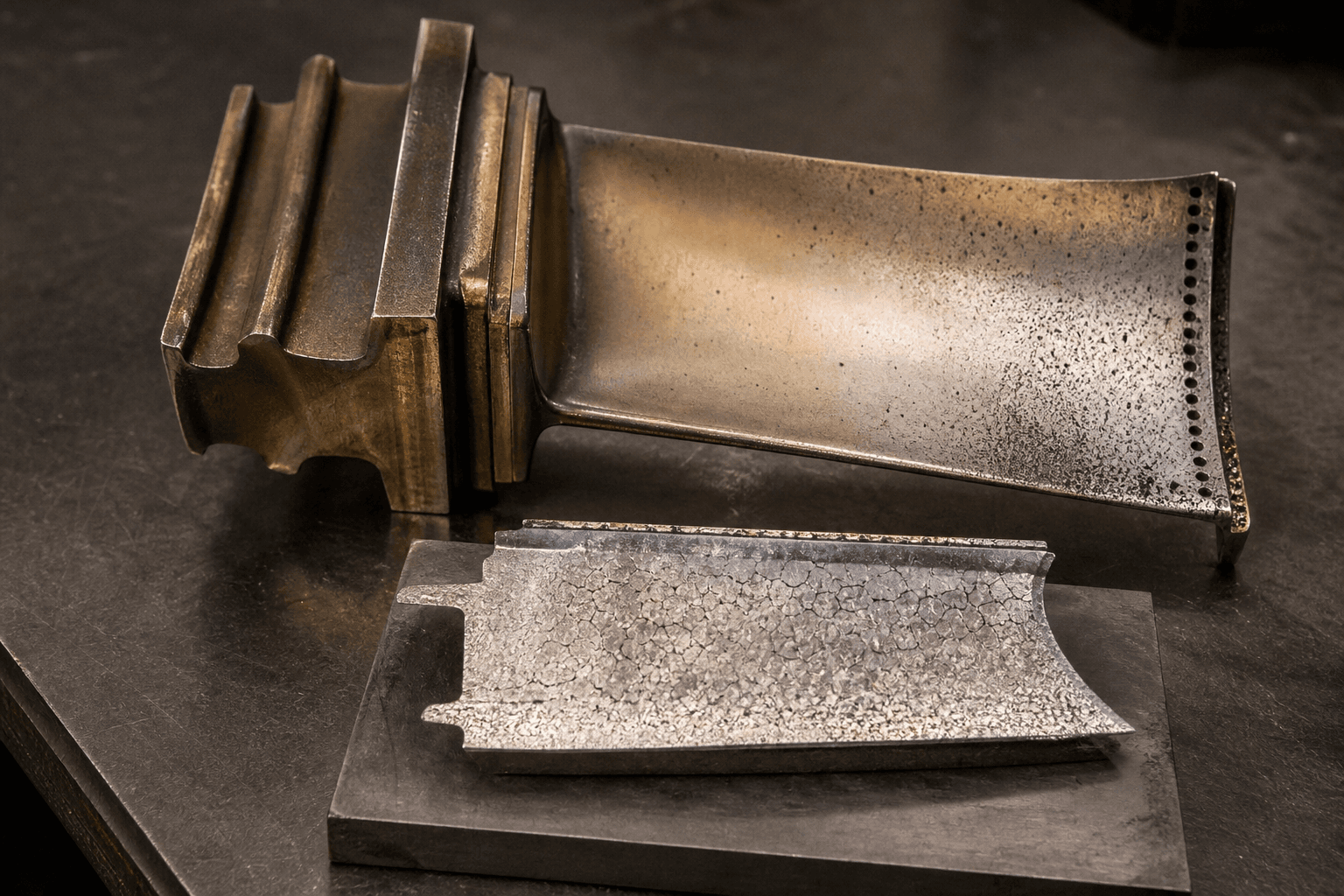

ارزیابی عمر باقیمانده قبل از HIP یا تعویض بلید

ارزیابی عمر باقیمانده — RLTA — شعار نیست. ضخامت باقیمانده دیواره، نقشه نفوذ رنگ، چرخه‌های جوش یا HIP قبلی، وضعیت پوشش و ساعات کارکرد معادل می‌گویند آیا آلیاژ هنوز قابل استفاده است. HIP پرس گرم ایزواستاتیک است: کوره با فشار که حفره داخلی را می‌بندد. NDT بازرسی غیرمخرب است. ردیف تک‌کریستال بررسی جدا می‌خواهد. سوپرآلیاژ نیکل equiax و انجماد جهت‌دار — MM247، GTD111، Rene 80، کلاس IN738 — وقتی حدها اجازه بدهند معمولاً کاندید HIP هستند. سه نتیجه پایین تنها برگه‌هایی است که می‌نویسیم.

دیواره باقیمانده بالای حداقل مکتوب است، بازرسی حفره داخلی نشان می‌دهد، آلیاژ کاندید HIP است، و پوشش خسته است. اروتوربین HIP می‌نویسد، بعد لایه پوشش تازه — TBC یا MCrAlY همان‌طور که ردیف می‌گیرد — بعد دوباره بازرسی. TBC پوشش سد حرارتی است. HIP بدون پوشش کامل بازسازی کامل نیست. ردیف تک‌کریستال بررسی جدا می‌خواهد. دستور HIP هم‌محور را روی SX نچسبانید.

نمونه. باکت مرحله اول ۹E در واحد سیکل ترکیبی. رادیوگرافی تخلخل نشان می‌دهد. دیواره باقیمانده سالم است. سوراخ‌های خنک‌کاری باز است. پوشش لبه حمله رفته. اروتوربین HIP به‌اضافه پوشش مجدد می‌نویسد، نه ساخت نو به‌صورت پیش‌فرض. رقم کسری از باکت نو است. مهندسی همان نقشه دیواره و دستور شناخته‌شده است. اگر باکت بعدی جعبه زیر حداقل دیواره باشد، آن سریال می‌رود نتیجه سوم. ارزیابی به‌ازای قطعه است.

نشانه موضعی است، دیواره کافی است، و حفره داخلی که مخزن بخواهد نیست. سایش نوک، زدگی لبه حمله که پرداخت می‌شود، ترک کوتاه داخل ناحیه جوش مجاز. اروتوربین پرداخت یا جوش مجاز، عملیات حرارتی، و اگر ردیف پوشش دارد پوشش مجدد می‌نویسد. HIP جوش ارزان نیست. رزرو مخزن چون ارزیابی عمر «کامل‌تر به نظر می‌رسد» همان خرج کردن روی ریخته‌گری سالم است.

نمونه. وین مرحله اول V94.2 با سایش موضعی نوک و رادیوگرافی تمیز. نقشه دیواره داخل حد است. خوشه تخلخل نیست. ساعات کارکرد بالاست ولی آلیاژ سیکل HIP مصرف نکرده. اروتوربین پرداخت، عملیات حرارتی، پوشش مجدد می‌نویسد. یادداشت عمر باقیمانده می‌گوید آن سریال بدون مخزن یک دوره دیگر راه می‌افتد. اگر وین خواهر همان جعبه حفره داخلی نشان بدهد، آن خواهر نتیجه اول است. یک جعبه، دو برگه. صفتی مثل «قابل تعمیر» برگه نیست.

دیواره از حداقل پایین‌تر آمده، ترک در ریشه است، خنک‌کاری جریان هوا را پاس نمی‌کند، یا آلیاژ سیکل HIP و جوش را تمام کرده. HIP فلز نمی‌رویاند. هندسه یا خنک‌کاری جدیدی که فریم حالا لازم دارد از سریال ساییده برنمی‌گردد. اروتوربین برای آن سریال اسقاط و برای شماره سازنده اصلی ساخت نو می‌نویسد. اگر ست ترکیبی باشد این به‌ازای هر مرحله است، نه یک جمله برای کل جعبه.

نمونه. بلید توربین قدرت SGT-600 با سوختگی لبه فرار و دیواره زیر حداقل تعمیر. ایستگاه می‌پرسد ارزیابی عمر می‌تواند «نجاتش» بدهد چون ست خواهر برای HIP رزرو شده. اروتوربین اسقاط و ساخت نو می‌نویسد. بردن آن سریال از زبان عمر باقیمانده به مخزن یعنی پنهان کردن سوراخ زیر سرامیک. حد مکتوب میلی‌متر است، نه امید.

ساعات و استارت، آخرین بازرسی — نفوذ رنگ، رادیوگرافی یا نقشه دیواره، هر کدام را دارید — گزارش تعمیر یا HIP قبلی اگر هست، و اگر ست هنوز روی سایت است عکس ایرفویل. شماره سازنده اصلی و اینکه ست ترکیبی است یا نه را بنویسید. اگر پوسته باز شده بگویید. مسیر بحرانی عوض می‌شود: بازرسی ورودی شاید باید روی کف کارگاه باشد، نه روی ارسال برنامه‌ریزی‌شده نمونه.

اروتوربین حد را مکتوب برمی‌گرداند: نتیجه اول، دوم یا سوم، اگر ست ترکیبی باشد به‌ازای هر مرحله، با خط اسقاط به میلی‌متر. مخزن HIP را روی عکس رزرو نکنید. روی ضخامت دیواره و همان حد مکتوب رزرو کنید. توافق خدمات بلندمدت (LTSA) می‌تواند همان درخت را در پیوست نگه دارد تا نیروگاه هر اورهال دوباره سر متالورژی چانه نزند. اورهال سنگین موردی مسیر گاز داغ باز هم با ساعات کارکرد و آخرین بازرسی شروع می‌شود؛ نه با جمله «ظاهراً خوب است».

این ارزیابی می‌تواند داخل قرارداد بلندمدت باشد تا همان درخت تصمیم هر اورهال تکرار شود. یا یک کار موردی قبل از اورهال سنگین مسیر گاز داغ. در هر حال با ساعات کارکرد و آخرین بازرسی شروع کنید؛ نه با جمله «ظاهراً خوب است».
