مشخصات پوشش TBC و MCrAlY روی قطعات مسیر گاز داغ

در استعلام همه سراغ گرید آلیاژ می‌روند. شعله پوشش را می‌بیند. اروتوربین ست مرحله اول را آزاد نمی‌کند اگر لایه پوشش از روی عکس بروشور حدس زده شده باشد. چهار تیتر پایین می‌گوید TBC چیست، MCrAlY چیست، روی گواهی چه باید باشد، و وقتی جعبه ۹E فقط نوشته «پوشش شد» چه می‌شود.

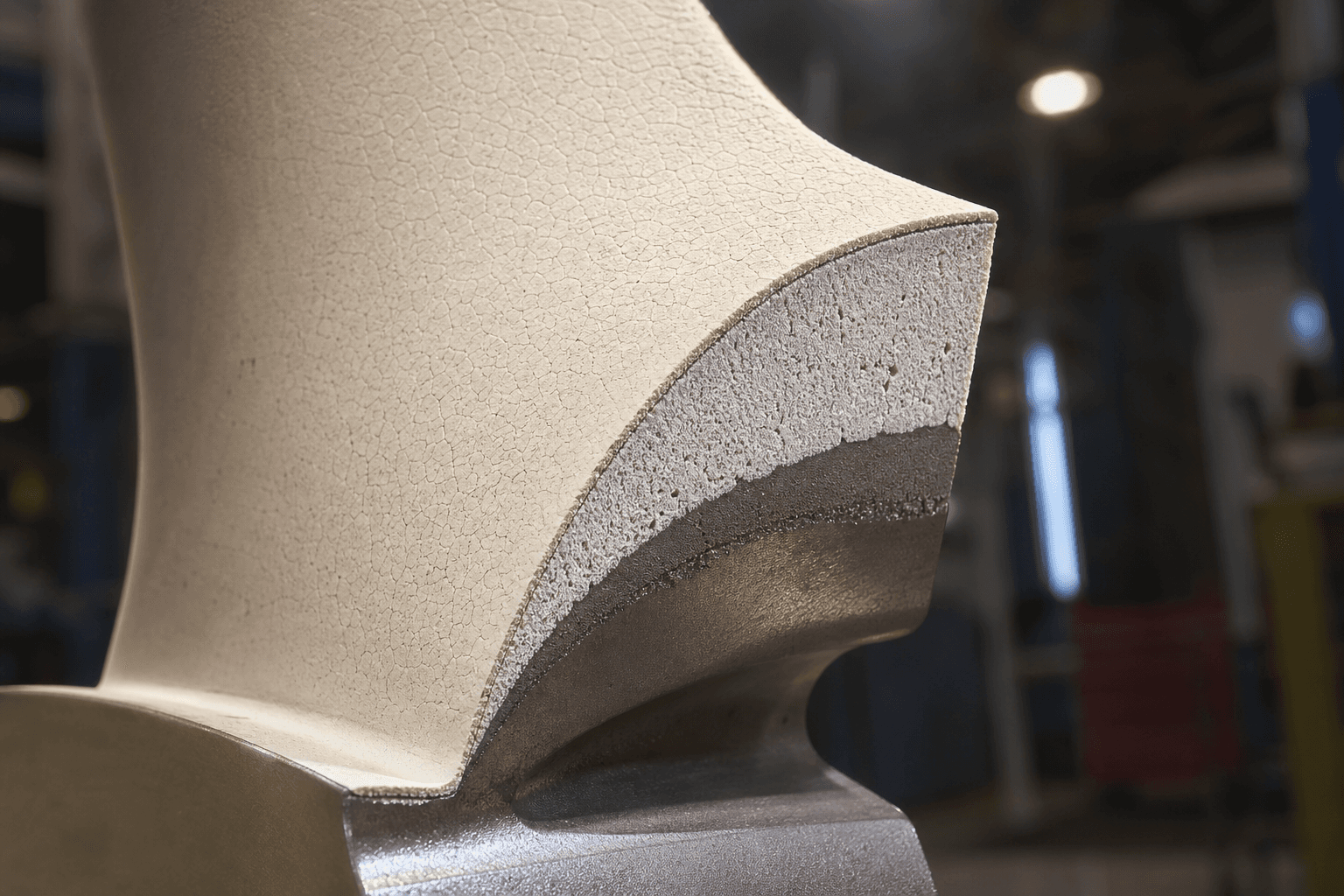

TBC پوشش سد حرارتی است: لایه سرامیکی روی سطحی که گاز داغ می‌بیند. دمای فلز ایرفویل یا دیواره لاینر را پایین می‌آورد. رنگ نیست و مترادف «هر پوشش سفید» هم نیست. ضخامت داخل یک بازه می‌نشیند. خیلی نازک باشد فلز داغ کار می‌کند. خیلی کلفت باشد سرامیک پوسته می‌شود یا سوراخ خنک‌کاری را می‌بندد. باکت مرحله اول ۹E و خیلی از وین‌های V94.2 چون دمای احتراق می‌خواهد TBC می‌گیرند. ردیف خنک‌تر ممکن است نگیرد.

بعد از HIP یا جوش، سرامیک قبلی رفته. HIP پرس گرم ایزواستاتیک است؛ حفره داخلی را می‌بندد. TBC را برنمی‌گرداند. پوشش مجدد اتاق جداست. کپی TBC اورهال قبل بدون دیدن دمای احتراق یا سوخت یعنی سرامیک غلط روی دوره داغ‌تر. اروتوربین قبل از کپی برگه کارگاه قبلی لایه را دوباره می‌بیند.

MCrAlY پوشش فلزی است: لایه اتصال و لایه محیط. زیر TBC همان چسب و سد اکسید شدن بین سرامیک و نیکل است. روی ردیف‌هایی که هرگز سرامیک نمی‌گیرند خودش پوشش است. بعضی وین‌ها و قطعات داخلی هنوز به‌جای آن آلومیناید می‌گیرند. ترکیب را ردیف سازنده اصلی و دمای احتراق تعیین می‌کند. اینکه آن هفته کدام پودر در کارگاه بوده تعیین نمی‌کند.

نمونه. بلید توربین قدرت SGT-600. درخواست می‌گوید «TBC مثل ۹E». آن ردیف روی این ماشین باکت مرحله اول ۹E نیست. اروتوربین MCrAlY یا آلومینایدی را می‌نویسد که ردیف واقعاً می‌گیرد، یا TBC اگر آن سریال برای سرامیک مشخص شده باشد. چسباندن دستور TBC فریم ۹E روی ردیف SGT-600 جایگزینی نیست. پوششی است که دوره را دوام نمی‌آورد.

گواهی درست فرآیند را نام می‌برد (TBC، MCrAlY، آلومیناید یا لایه کامل)، بازه ضخامت هدف، نوع لایه اتصال اگر استفاده شده، و شماره قطعه‌ای که این قطعه جایگزین آن است. امضای بازرس یا اتاق پوشش کنار شماره ذوب می‌ماند. بازرسی غیرمخرب روی برگه خواهر همان پرونده می‌ماند. PDF فروش گواهی نیست. کلمه «پوشش شد» ضخامت نیست.

بعد از HIP یا جوش پوشش قبلی رفته. لایه جدید باید با شرایط کارکرد یکی باشد، نه با باقیمانده کارگاه قبل. اروتوربین برگه پوشش را کنار گواهی بازرسی می‌گذارد و به همان شماره ذوب و همان سریال وصل می‌کند. اگر دمای احتراق یا سوخت از بازدید قبل عوض شده، آن تغییر روی درخواست نوشته می‌شود تا لایه قبل از روشن شدن اتاق پوشش دوباره دیده شود.

نمونه. واحد سیکل ترکیبی MS9001E. باکت مرحله اول از کارگاه افترمارکت برمی‌گردد. مهر جعبه «پوشش شد» است. اسم فرآیند نیست. بازه ضخامت نیست. خط لایه اتصال نیست. نیروگاه مهر را بایگانی می‌کند و پوسته را می‌بندد. شش ماه بعد TBC لبه حمله پوسته می‌شود. دیواره باقیمانده هنوز سالم است. خرابی همان عدد جاافتاده روی گواهی بود، نه آلیاژ. اروتوربین آن جعبه را در بازرسی ورودی نگه می‌داشت.

پرونده درست همان ردیف ۹E می‌گوید TBC روی MCrAlY، بازه ضخامت به میلی‌متر یا thou، و شماره سازنده اصلی. نفوذ رنگ ورودی و کنترل ضخامت مال قبل از برگشتن بلید داخل ماشین است. اتاق ارزان‌تری که مهر می‌فرستد همان خرید اورهال وسط دوره است. اروتوربین پوشش را همراه خود قطعه، روی همان برگه، قیمت می‌دهد تا «پوشش شد» هیچ‌وقت به‌عنوان رقم غافلگیرکننده بدون عدد نرسد.

شماره قطعه، مرحله و اگر دارید برگه پوشش قبلی را بفرستید. اروتوربین می‌گوید TBC، MCrAlY، آلومیناید یا ترکیبی که آن ردیف واقعاً می‌گیرد — و ضخامت را روی گواهی می‌گذارد. جعبه بدون آن عدد خارج نمی‌شود.
